 带压密封技术机具总成及成套注剂工具配置
|
带压密封技术机具总成 |
|
| |
| |

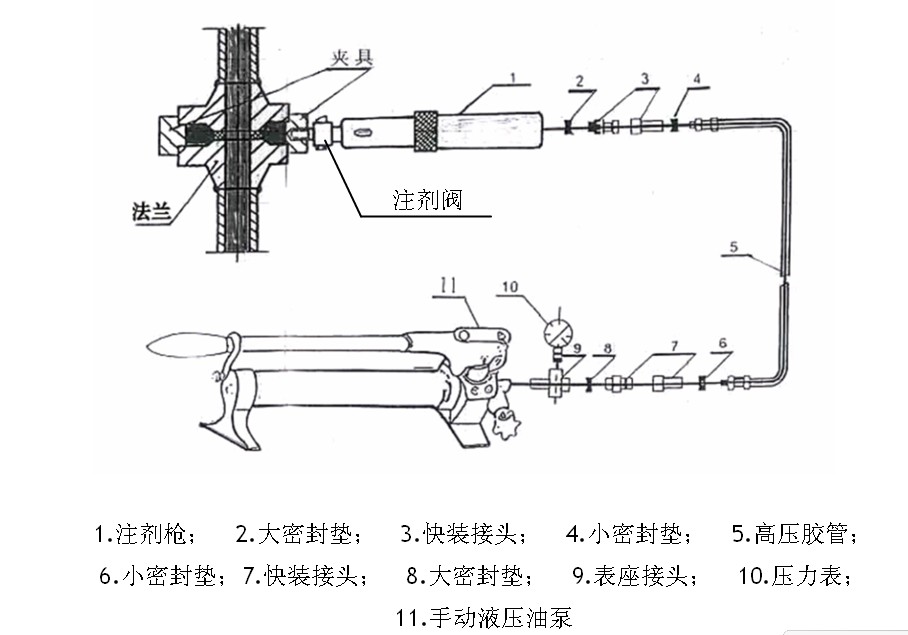

包括：承载构件和整套注剂工具。机具总成示意见下图： |
|
| |
|
|
| |
成套注剂工具配置包括：注剂枪、快装接头、高压胶管、表座接头、液压油泵（含手动液压泵、双作用泵配置的换向阀、气动液压泵、电动）等配套的专用注剂器械。 |
|
| |
（1）机械复位注剂工具成套配置
①SYB-1液压泵与TXY-JII注剂枪配置总成
泵体安全阀额定压力63MPa，当操作压力达到63MPa时安全阀自动开启卸压，确保机泵运行安全。
●注剂工具组装配置包括：
1台—手动液压油泵；
1根—5米长黑色双层钢丝编织胶管，工作压力60MPa以下，试验压力90MPa；
1只—三通表座接头；
1块—电镀油浸防震压力表，量程（0～60）MPa；
2套—快装接头；
1支—TXY-JII型机械复位注剂枪。
●装配连接：TXY-JII型机械复位注剂枪—
快装接头—高压胶管—快装接头—
表座接头—SYB-1手动液压泵。连接装配
图见右图： |
|
| |
|
|
| |
②P-72液压泵与TXY-JII注剂枪配置总成
●注剂工具组装配置包括：除液压泵配置为P-72泵外，其余同SYB-1液压泵与TXY-JII注剂枪配置。
●装配连接：TXY-JII型机械复位注剂枪—
快装接头—高压胶管—快装接头—
表座接头—P-72手动液压泵。连接装配图
见右图：
●机具配置特点：注剂效率高，操作省力。P-72泵为铝合金外壳，泵体轻便，储油量大，适于施工作业半径较大的部位应用。
|
|
| |
|
|
| |
③P-32液压泵与TXY-JII注剂枪配置总成
●注剂工具组装配置包括：除液压泵配置为P-32泵外，其余同SYB-1液压泵与TXY-JII注剂枪配置。
●装配连接：TXY-JII型机械复位注剂枪
—快装接头—高压胶管—快装接头—
表座接头—P-32手动液压泵
●机具配置特点：注剂效率高，整套工具
非常轻便，适于高处作业携带。
|
|
| |
|
|
| |
④P-392液压泵与TXY-JII注剂枪配置总成
●注剂工具组装配置包括：1台—ENERPAC P-392手动液压油泵
1根—5米长黑色高压胶管
1只—表座接头
1块—油浸防震压力表,量程（0～60）Mpa
2套—快装接头
1支—TXY-JII型机械复位注剂枪
●装配连接：TXY-JII型注剂枪—快装接头—
高压胶管—快装接头—表座接头—P-392泵 |
|
| |
|
|
| |
⑤SYB-2/3双作手动用液压泵与TXY-JII注剂
枪配置总成。
●SYB-2/3双作用手动液压泵的特点：
泵出口设置控制阀，可与不同型号的注剂枪配合使用。
设置过载保护设施，操作安全
、省力适合与液压注剂枪配合使用；也可
通过控制阀分别接入两支机械复位注剂枪
交替启用，提高注剂效率。装配连接见右 图： |
|
| |
（2）液压复位注剂工具
①包括：TXY-Y型液压复位注剂枪一支；
SYB-2/3双作用手动液压油泵（泵、换向阀一体）一台；
压力表及表座接头各一个；
快装接头四套；
高压胶管二根（每根5米）。
②连接示意及装配图：
|
|
| |
|
|
| |
●SYB-2/3泵与TXY-Y型液压复位注剂枪装配图 |
|
| |
|
|
| |
SYB-2/3泵与TXY-Y液压复位注剂枪连接，泵出口设四通控制阀分别与液压复位注剂枪活塞前、后输油管接头相连，注剂操作通过控制阀手柄改变进回油方向，控制注剂枪活塞推杆推进与复位。 |
|
| |
|
|
| |
 （3）气动液压注剂工具
①包括：机械复位注剂枪一支；
气动液压泵一台；
压力表及表座接头各一个；
快装接头二套；
高压胶管一根（每根5米）；
压缩空气管一根，气源快装接头一套。
|
|
| |

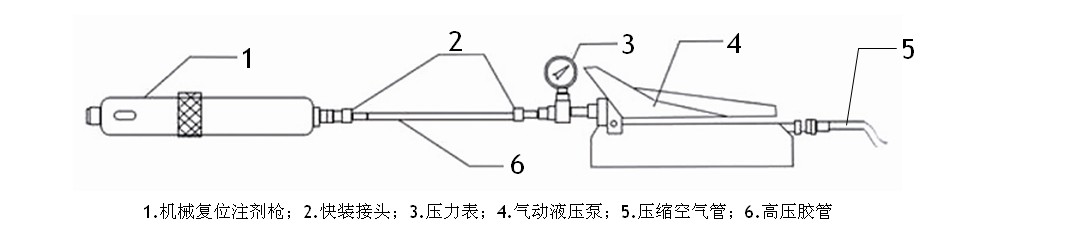

②连接示意图： |
|
| |
|
|
| |
|
|
| TXY-Y液压复位与TXY-JII机械复位注剂枪应用比较: |
注胶速度：机械复位注剂枪注剂效率高，完成单根密封剂注入需要2分钟/根；液压复位注剂枪需4分钟/根。
操作复杂度：液压复位注剂枪完成单根注剂后需经关闭注剂阀、打开卸载阀、扭转换向阀、启动油泵、活塞推杆复位后再扭转换向阀，重填密封剂、压泵顶压再打开注剂阀注剂；机械复位注剂枪完成单根注剂后关闭注剂阀、启动卸载阀、重填密封剂、压泵顶压、开阀注剂。
机泵运行时效：液压复位注剂枪因为注剂和活塞推杆复位都需要启动油泵，机械复位注剂枪作业时间是液压注剂枪的1/2。
活塞推杆复位：液压复位注剂枪不存在弹簧疲劳更换问题。 |
| |
