天津市翔悦密封材料有限公司产品

配套施工工具

(一)钻孔工具

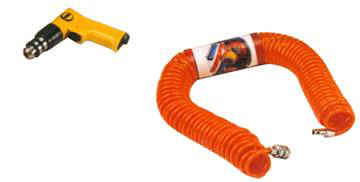

1.风动钻
适用于防爆要求现场作业,具有操作安全、使用方便,钻孔效率高的特点。气源 0.5~0.7MPa,根据现场情况选配适当长度的聚酰胺压缩空气导管和相应的快装接头。
风钻
带压密封钻孔工具





2. 充电电钻
带有充电器和充电电池,可实施钻孔、拧紧(螺钉)、攻 丝和清理密封剂等作业。最大钻孔直径 10mm。
(1) 型号及规格
● 型号: 6010DW型 ● 规格及技术数据

适用范围

回转数(每分)

长 度

净 重

钢材 /木材

10毫米(3/8寸)

600

227毫米(9寸)

1.1公斤(2.4磅)



电池盒 7000

· DC9710型

电 压

功率输入

功率输出

7.2伏

(只有交流式) 50—60赫兹

D.C.7.2—9.6伏

(2) 充电电钻外形图
充电电钻

10毫米(3/8 〃 ) 6010DW型带充电器
(3) 长钻头ф4×150mm、ф4×200mm加长钻头,用以阀门填料函泄漏封堵钻孔和补胶钻孔。
(二) 捻缝工具
由微型风镐带动凿子作频率较高的往复运动,用于嵌补或捻缝。
1. 配套组合:微型风镐、凿子(冲子)、空气导管、快装接头;
(1) 扁口凿子,用于铜丝围堵法法兰连接间隙镶嵌铜丝;园口凿子、用作捻缝,消除或减小间隙。
(2) 空气导管:7.62m、15.24m两种尺寸聚酰胺管(含接头)。
2. 外形图
AT-2030/R 250mm微型风镐
捻缝工具
(三) 钢带捆扎工具

1  紧带器,用以拉紧钢带,具有拉紧和切断功能。有机械和液压两种紧带器。
2  钢带,材质为 1C γ 18N i 9T i 不锈钢,厚度1.25mm 、 1.5mm宽为30mm,长度根据需要提供。
3  钢带卡,钢带拉紧后,用内六角搬手拧紧钢带卡顶丝卡紧。
4  外形图
机械紧带器 液压紧带器 钢带及钢带卡
机械紧带器 机械紧带器  带压密封钢带


宽钢紧带器套装


宽钢紧带器




名称

规格尺寸

(1)紧带器

L60

(2)钢带

1.25X60(mm)






(四) G型卡兰

1. 用途:用于卡紧加强和借助注入密封剂。法兰泄漏通过螺孔注入密封剂,在拆卸螺母前用G型卡兰加固法兰连接强度,防止螺母松动后泄漏增大;阀门填料函或螺纹连接处泄漏封堵注胶,借助于G型卡兰注入密封剂。
2. 规格:按卡口尺寸分大、中、小三种
●大型卡口,115mm
●中型卡口,85mm
●小型卡口,65mm
3. 外形图
带压堵漏工具

带压堵漏泵

型号

额定压力
(MPa)

流量(㎝3/次)

操作压力(kg)

储油量
(kg)

重量
(kg)

外型尺寸
(长×宽×高)

高压

低压

P-72

70

3.10

15.0

44

1147

4.0

612×140×141





带压堵漏工具

(五) 捷卡

带压堵漏捷卡



捷卡介绍




    捷卡是具有快速便捷封堵管道泄漏的卡箍式夹具。
    该结构起到了包容泄漏点及承受系统压力的作用。同时采用耐高温、耐各种介质及具有粘弹性和热固化性的密封衬里,并可在短时间内迅速达到密封效果,完成封堵。
    捷卡外壳采用:OGr18Ni9不锈钢,可适用温度在0-400℃。经现场实际应用,证实捷卡做为带压密封措施之一,具有明显的实效。
    为便于快速在泄漏点装卡,本捷卡采用单开式结构,可迅速完成封堵作业。根据现场管道尺寸不同,我公司目前推出的产品尺寸如下列表格:






捷卡细则




规格

适用压力(MPa)

适用温度

编号

Φ159,L=80

2.50

0~400

TXY-JK-01

Φ133,L=80

2.50

0~400

TXY-JK-02

Φ108,L=80

2.50

0~400

TXY-JK-03

Φ89,L=80

3.0

0~400

TXY-JK-04

Φ57,L=80

3.0

0~400

TXY-JK-05

Φ38,L=80

3.5

0~400

TXY-JK-06
