天津市翔悦密封材料有限公司产品

专用注剂工具
注剂工具装配
1. TXY- Ⅱ 型机械复位注剂工具
(1)包括: ① 连续填充自动复位注射枪一把;②液压油泵一台;③压力表及表座接头各一个;④快装接头二套;⑤高压胶管一根。
1、注射枪; 2、大密封垫; 3、快装接头;4、小密封垫;5、高压胶管;
6、小密封垫; 7、快装接头; 8、大密封垫; 9、表座接头; 10、压力表;
2 . 液压复位注剂工具(1)包括: ① 液压复位注射枪一把;②手动 液压油泵(泵 、 换向阀一体)一台;③压力表及表座接头各一个;④快装接头四套;⑤高压胶管二根(每根5米)。
3. 气动 液压注剂工具(1)包括: ① 机械复位注射枪一把;②气动 液压泵一台;③压力表及表接管各一个;④快装接头二套;⑤高压胶管一根(每根5米);⑥压缩空气管一根,气源快装接头一套。

  主要专用注剂工、器具
1. 高压注剂枪(1) TXY- Ⅱ 机械复位注剂枪
液压油推动柱塞及推杆,将剂料腔内密封剂推出,打开油泵卸载阀,液压油压力回零,活塞和推杆复位,然后再装密封剂,重复上述操作完成注剂过程。
①机械复位注剂枪备件:注剂枪弹簧及“O”形环
②更换弹簧(“O”形密封圈)操作程序
a:枪体夹在钻台上,钻杆顶压后盖,用管钳拧下后盖螺母;
b:抽出活塞及推杆,更换弹簧(“O”形圈)后,装入枪体,拧紧后盖螺母。
③注剂枪有关数据
a:液压缸承压:最大 70MPa;
b:可注射密封剂: Ф20~22mm,长80~90mm圆柱状密封剂;
c:注射枪:出口孔径 Ф8,连接注剂阀丝扣M20。
(2)液压复位注剂枪
由液压缸 、 柱塞 、注射筒、导向环等部件组成。液压油推动柱塞带动推杆注入密封剂。扭转换向手柄改变进回油路方向,液压推动柱塞和推杆复位,重复上述操作,完成注剂。
①注剂枪结构
②液压复位注剂枪备件:“O”形环
2 . 液压 油泵
实施泄漏封堵作业,注入密封剂的动力源,分国产和由进口两种。
手动液压油泵
① 美国恩派克 P-392
带压堵漏手动泵

② 国产高压油泵

         带压堵漏手动泵

③ 主要性能指标:

              产地及型号
性能指标
项目

美国 US-ENERPAC P-392

国 产

压 力

高 压

MPa

70

63

低 压

1.4

1

流 量

高 压

ml/次

2.47

2.3

低 压

11.26

12.5

储 油 量

cm 3

900

700

重 量

Kg

4.1

9

外形尺寸(长×宽×高)

mm

560×120×176

630×175×176

( 2) 气动液压油泵

以压缩空气驱动,适用易燃 、易爆介质泄漏封堵作业。
气动油泵外形
带压堵漏气动泵

② 基本参数

型号

最高压力
MPa

额定排量 cm3 /min

空气压力
MPa

储油量
cm3

重量
Kg

P-2810

63

低压

高压

0.5~0.7

1650

5.5

1324

524

(3) 双作用手动泵

与液压复位注剂枪配套使用,换向阀与泵一体,通过换向手柄,切换进 、回油方向。

双作用手动泵
带压堵漏注剂枪



性能指标

性能指标型号

压 力/Mpa

流量 cm3/次

储油量 /cm3

重量 /kg

低 压

高 压

低 压

高 压

2200

10.9

P-84

2.5

70

16.22

2.46

3. 注射阀

是连接注剂枪与夹具的旋塞阀,有 M8/M20、M10/M20、 M12/M20、M14/20四种规格;常用的是M12/M20;高压时用 M14/M20;特殊情况阀门填料函壁钻孔攻丝注胶用 M10/M20。
4. 换向接头
夹具注剂孔附近遇障碍物,连接注剂枪受阻,通过换向接头夹具与注剂阀相接,实现调整注入密封剂操作的方位。换向接头夹具注剂孔成 90 °、120°两个方向的连接孔,可根据需要选择。
换向接头图:
带压密封注剂阀



5. 螺孔注入接头
通过螺孔入接头,由螺栓孔注入密封剂。操作程序:根据螺栓直径尺寸选用相应规格的螺孔注入接头,卸下螺栓螺母,装好螺孔注入接头拧紧螺母,接注剂枪,注入密封剂,可提供配合M12、M14、M16、M18、M20、M22、M24、M27、M30、M32、M34、M36的12种规格螺栓使用。
螺孔注入接头

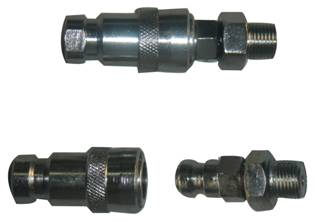

6. 快装接头:

是一种快速连接和切断流体通道的装置,分插头和插座 ,插头接注剂枪和高压油泵出口压力表接头,插座连接高压胶 管。插入连接后自成通路,分开后双侧切断,可承受最高压力70Mpa。

快装接头图
快装接头
